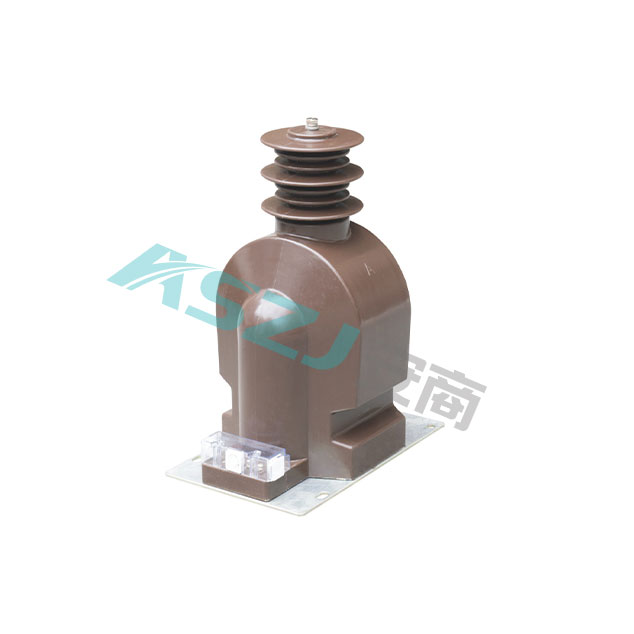

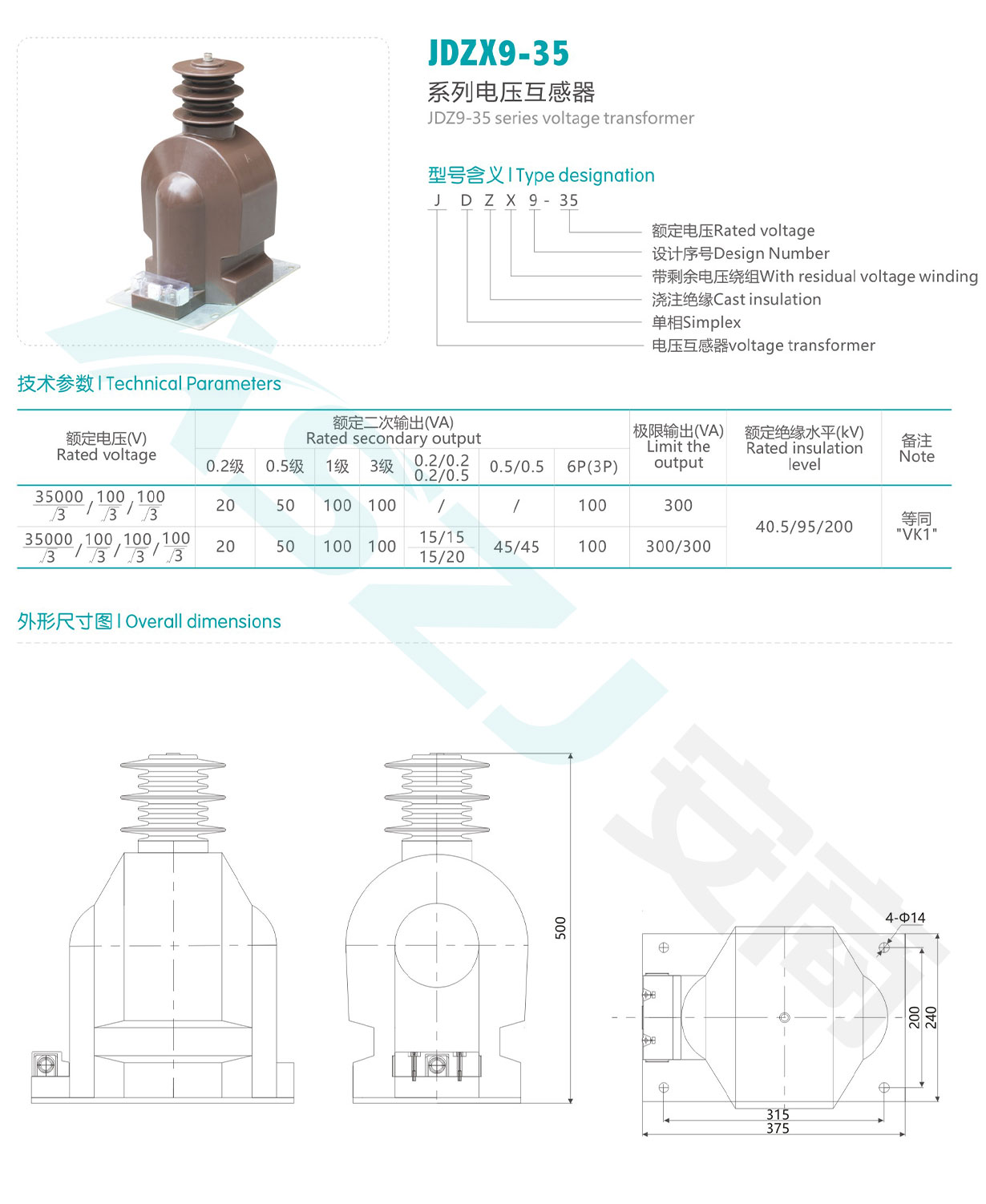

JDZX9-35系列電壓互感器為戶內環氧樹脂全真空澆注結構，單相、戶內、干式全封閉產品，其表面爬電比距大于25mm/kVe導磁材料采用高 導磁硅鋼片環繞，經退火處理。適用于額定頻率50Hz或60Hz,額定電壓為35kV電力系統中作電 能計量、電壓監控和繼電保護用。JDZX9-35型電壓互感器在系統使用時，接成Yo/Yo/C接線，每組需 要三臺，每臺互感器具有二組二次繞組，其中一組為0.2級（1a-1n）供計量用。另一組做輔助繞組 (da-dn),三合接成開口三角，做接地保護。JDZXF9-35型電壓互感器在系統使用時，接成Yo/Yo/Yo/C 接線，每組需要三臺，每合互感器具有三組二次繞組，其中一組為0.2級（1a-1n）供計量用。另一組為 0.5級(2a-2n)供監控用。另一組做輔助繞組(da-do)，三臺接成開口三角，做接地保護。計量，監 控，保護分開互不干擾，使用安全可靠。
